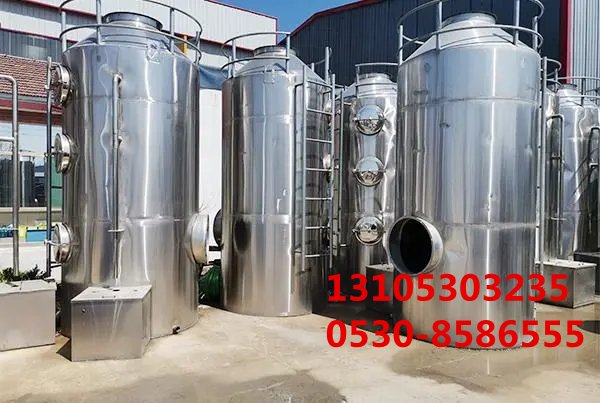

不銹鋼噴淋塔焊接步驟及薄弱點解析



在工業廢氣處理系統中，不銹鋼噴淋塔作為關鍵設備，其焊接質量直接影響設備的密封性、耐腐蝕性和整體強度。本文將系統介紹不銹鋼噴淋塔的焊接流程，并深入分析常見薄弱焊接的形成原因，為高質量焊接提供技術參考。



一、不銹鋼噴淋塔標準焊接流程

焊前準備階段

材料預處理：采用機械拋光配合丙酮清洗，徹底清除母材表面氧化層（Ra≤0.8μm）和油污

坡口設計：V型坡口角度60±5°，鈍邊高度1.5-2mm，間隙2-3mm

防護措施：作業環境濕度控制在60%以下，風速≤2m/s，使用氬氣純度≥99.99%



定位組對工藝

錯邊量控制：筒體對接錯邊量≤板厚的10%且不***于1.5mm

工裝夾具：采用銅質襯墊配合液壓撐圓機，確保筒節橢圓度≤D/1000（D為直徑）

定位焊：間距150-200mm，焊縫長度30-50mm，采用與正式焊接相同參數



核心焊接工藝

底層焊接：鎢極直徑Φ2.4mm，噴嘴孔徑8-10mm，送絲速度120-150cm/min

電流電壓：脈沖電流80-120A（峰值），基值電流30-50A，電弧電壓10-14V

層間溫度：多層多道焊時嚴格控制層間溫度≤100℃

保護氣體：根部保護采用背氬保護，流量5-8L/min



焊后處理規范

焊縫清理：角向磨光機配陶瓷切片打磨余高，過渡區圓滑度R≥3mm

酸洗鈍化：使用硝酸氫氟酸混合液（HNO3:HF=3:1），處理時間20-30分鐘

無損檢測：100%PT檢測（JB/T 4730），Ⅰ級合格；重要焊縫增加RT檢測Ⅱ級合格

二、薄弱焊接成因深度剖析

熱裂紋形成機理

晶界液化：當焊接熔池冷卻速率低于50℃/s時，晶界低熔點共晶物（如Fe-Cr-C三元共晶）液化

拘束應力：結構剛性過***導致收縮應力超過材料斷裂強度（304不銹鋼斷裂應變約40%）

預防措施：選用超低碳焊材（如ER308L），控制Mn/S比＞20，采用小線能量（＜15kJ/cm）



未熔合缺陷分析

等離子弧飄移：當電弧長度超過噴嘴孔徑3倍時，等離子弧穩定性下降30%以上

側壁熔合不***：直流正接時陰極霧化作用減弱，建議改用交流焊接或添加氦氣（He≥30%）

工藝***化：擺動頻率控制在30-50次/分，兩側停留時間占周期30%以上



腐蝕失效模式

選擇性腐蝕：在Cl?濃度＞50ppm環境中，焊接接頭***先發生Cr貧化（Cr含量可降至10%以下）

電化學腐蝕：異種材料焊接形成的電偶腐蝕（電位差可達0.3V）

解決方案：采用雙相鋼焊材（如ER2209），焊縫鐵素體數控制在30-60 FN



殘余應力控制

振動時效：激振器頻率調至共振峰80%處，持續處理15-20分鐘

超聲沖擊：使用20kHz超聲波沖擊槍，處理后表面壓應力可達-300MPa

熱輸入***化：采用CMT冷金屬過渡技術，熱輸入降低60%以上



三、質量控制關鍵點

建立焊接質量矩陣控制體系，重點監測：

焊縫顏色：銀白/金黃色為佳（ASTM A276標準）

微觀組織：奧氏體晶粒度≥5級（ASTM E112）

耐蝕性能：CuSO4試驗（GB/T 4334）無晶間腐蝕傾向



通過嚴格執行標準化焊接流程，結合數字化焊接監控系統（實時采集電流、電壓、熱輸入數據），可將焊接一次合格率提升至99%以上。對于***殊工況下的焊接，建議進行工藝評定試驗（PQR），確保焊接接頭性能滿足NACE MR0175等抗腐蝕標準要求。
